[C#, Unity, 절차적 생성] 절차적 던전 생성 - 2. 방 생성

■ 방 생성

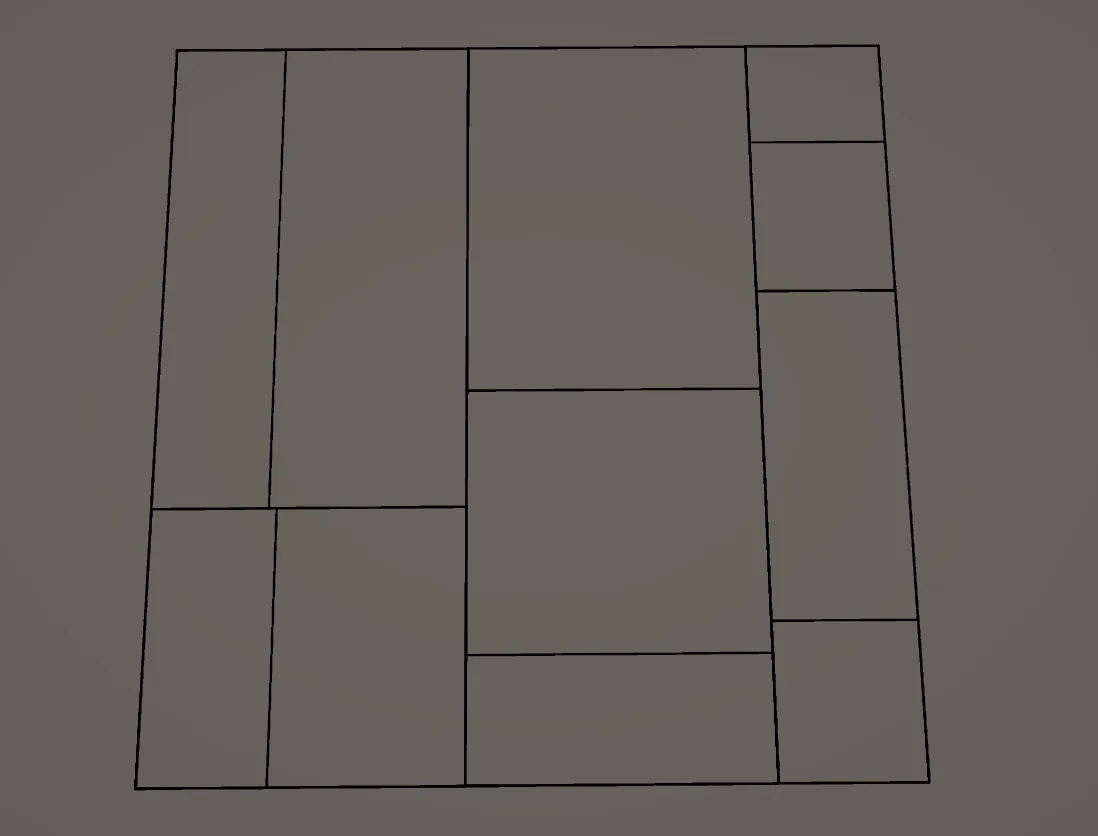

[분할된 공간]

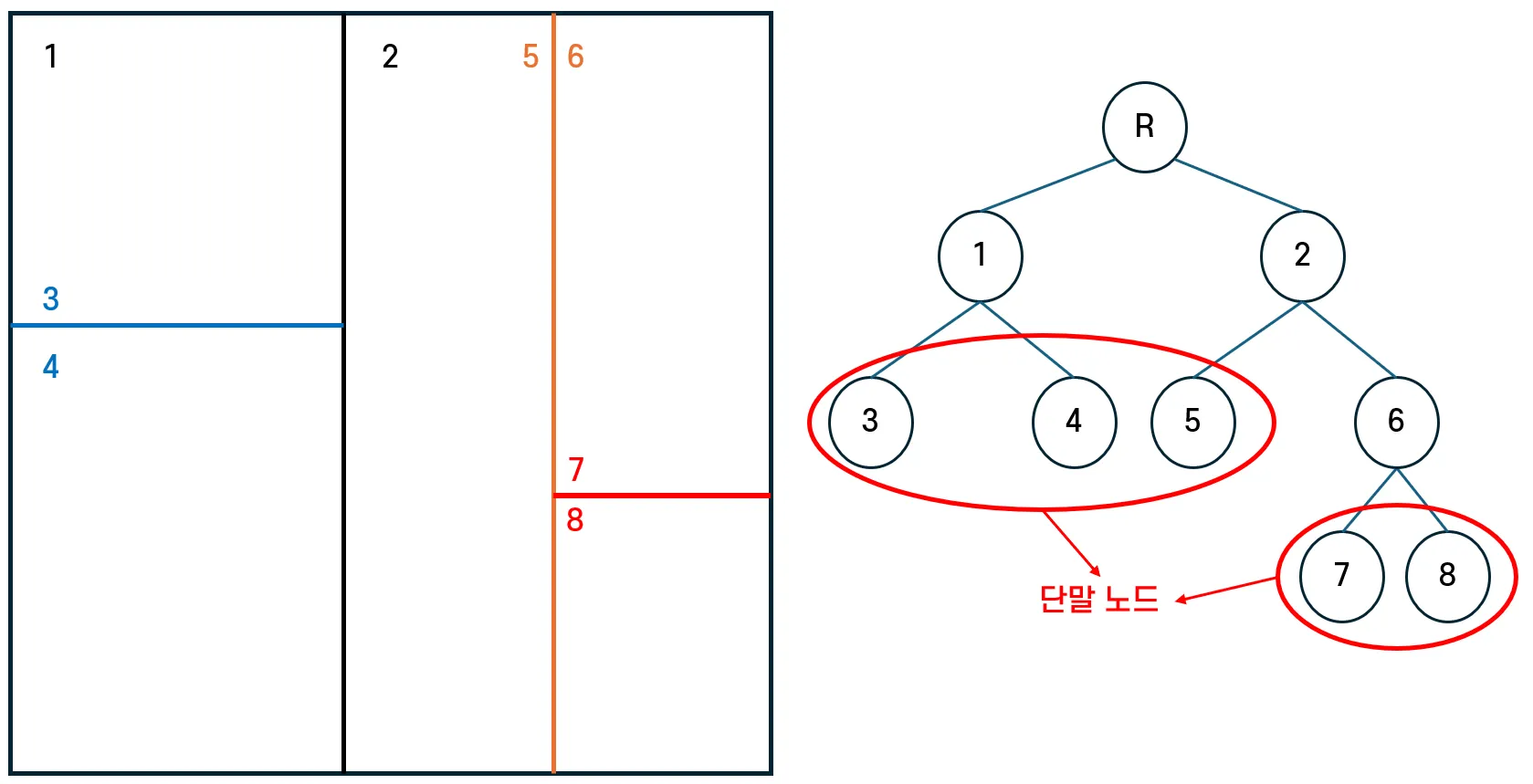

BSP 알고리즘을 통해 공갈이 분할되면, 자식이 없는 단말(리프) 노드에 실제 방을 생성해야 한다. 단말 노드들은 더 이상 분할되지 않는 영역이기 때문이다.

private List<RoomNode> GetAllLeafNode()
{
	var leafNodes = new List<RoomNode>();
	var queue = new Queue<RoomNode>(new[] { _roomNodeList[0] });

	while (queue.Count > 0)
	{
		var node = queue.Dequeue();

		if (node.ChildNode.Count <= 0)
		{
			leafNodes.Add(node);
			continue;
		}

		foreach (var chile in node.ChildNode)
		{
			queue.Enqueue((RoomNode)chile);
		}
	}

	return leafNodes;
}



너비 우선 탐색(BFS) 방식으로 트리를 순회하며, 자식 노드가 없는 경우(단말 노드)만 리스트에 추가한다.



■ 방 생성 구현

public class RoomGenerator
{
    private Vector2Int _offset;
    private float _minWeight;
    private float _maxWeight;

    public void GenerateRoom(List<RoomNode> leafNode, DungeonData data)
    {
        _offset = data.Offset;
        _minWeight = data.BottomLeftWeight;
        _maxWeight = data.TopRightWeight;

        foreach (var node in leafNode)
        {
            CreateRoomSpace(node);
        }
    }
}

방 생성을 위해 다음과 같이 RoomGenerator 클래스를 구현하였다.

• BSP 이진트리에서 단말 노드만 저장한 리스트, 방 생성에 필요한 정보를 파라미터로 받는다.
• 필요한 변수를 초기화 한 뒤, 단말 노드 안에 방을 생성한다.



1. 방의 좌하단(BL) 위치 구하기

private void CreateRoomSpace(RoomNode node)
{
		var curPos = node.Pos;

		// 최소, 최대 범위 계산
		var min = new Vector2Int(curPos.BL.x + _offset.x, curPos.BL.y + _offset.y);
		var max = new Vector2Int(curPos.TR.x - _offset.x, curPos.TR.y - _offset.y);
}

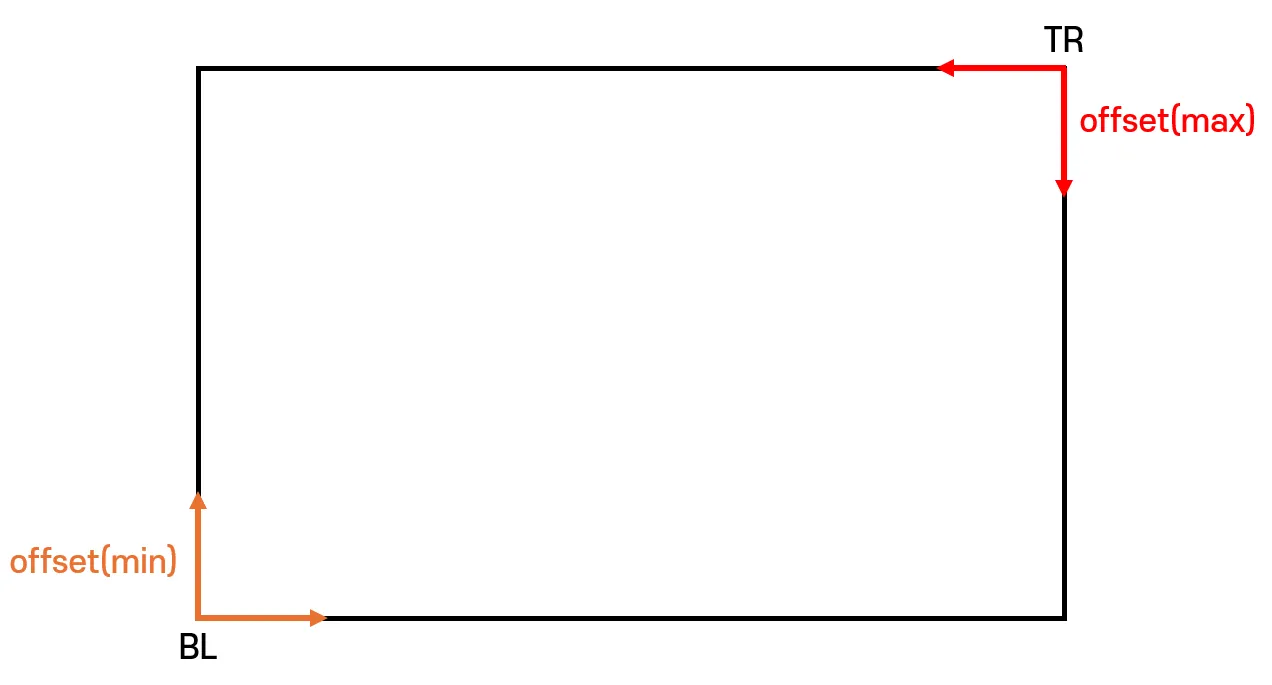

[위치 구하기]

노드 경계에서 일정 거리만큼 떨어진 좌표를 시작점으로 사용하여, 새롭게 생성되는 방이 기존 노드와 겹치지 않도록 만든다.

---

private void CreateRoomSpace(RoomNode node)
{
	// offset 계산 생략..

	// 방이 생성될 수 있는 길이 구하기
	var roomWidth = max.x - min.x;
	var roomHeight = max.y - min.y;

	var roomBL = new Vector2Int(
	Random.Range(min.x, min.x + (int)(roomWidth * _minWeight)),
	Random.Range(min.y, min.y + (int)(roomHeight * _minWeight)));
}

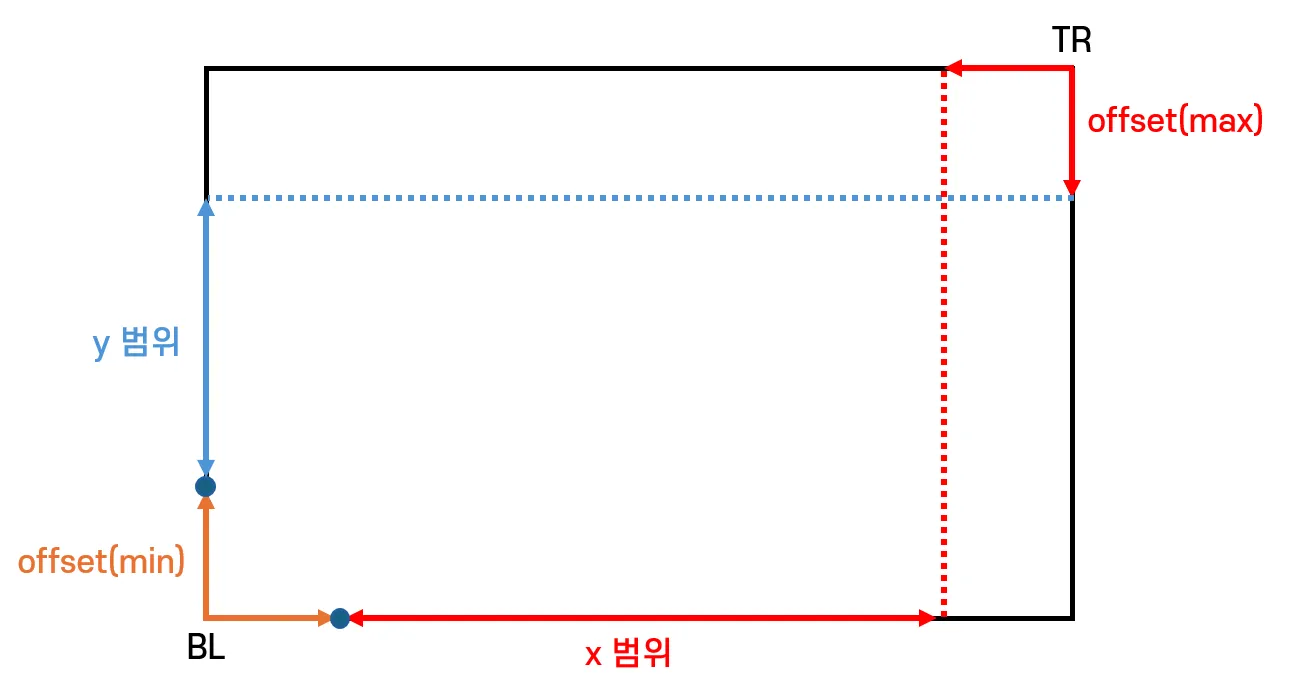

[좌하단 좌표 범위 구하기]

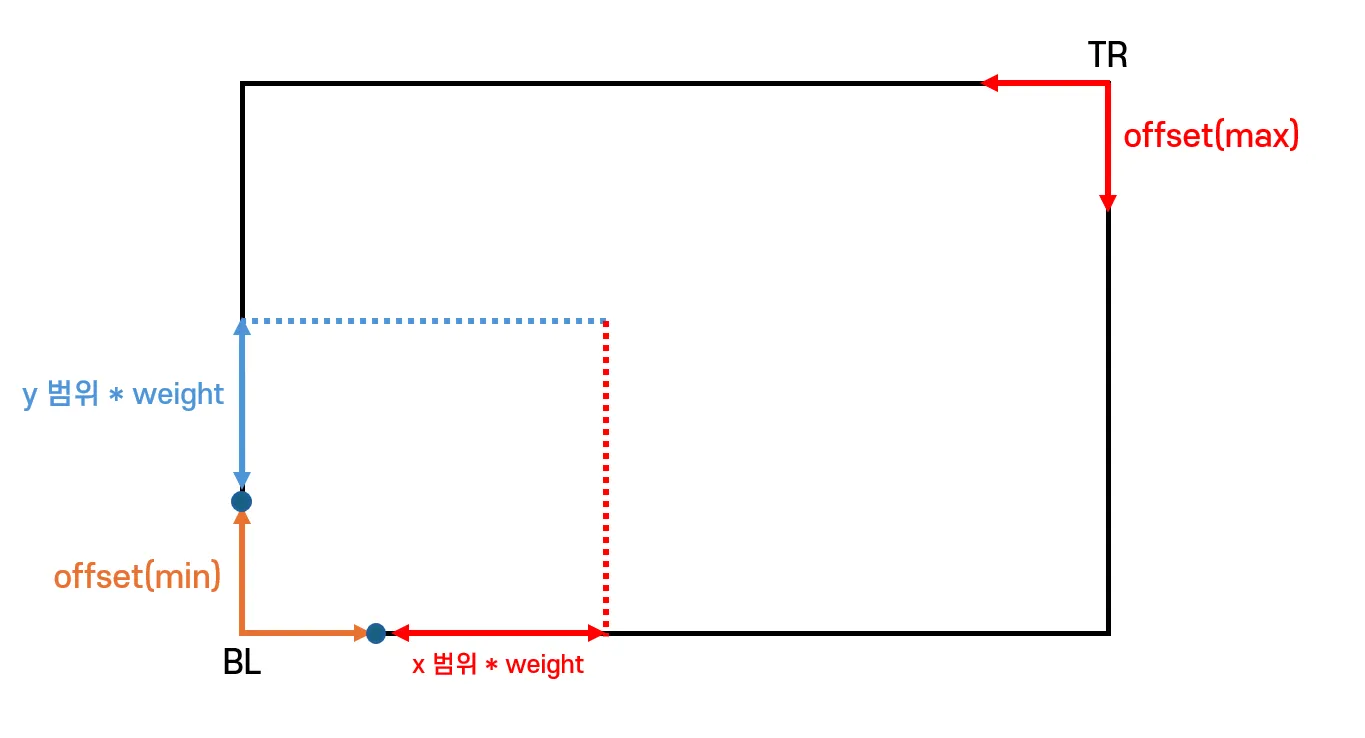

[좌하단 좌표 계산]

방이 생성될 수 있는 최대 범위는 min~max사이이다. 하지만 이 범위를 그대로 사용하면 우상단과 좌표가 겹칠 수 있으므로 일정 비율(Weight : 0.1~0.4)을 곱한 값을 최종 범위로 사용한다.



2. 방의 우상단(TR) 위치 구하기

// BL보다 무조건 커야함.
var minTRX = roomBL.x + (int)(roomWidth * _maxWeight);
var minTRY = roomBL.y + (int)(roomHeight * _maxWeight);

var roomTR = new Vector2Int(
		Random.Range(minTRX, max.x),
		Random.Range(minTRY, max.y));

node.AddRoomPosition(new NodePosition(roomBL, roomTR));

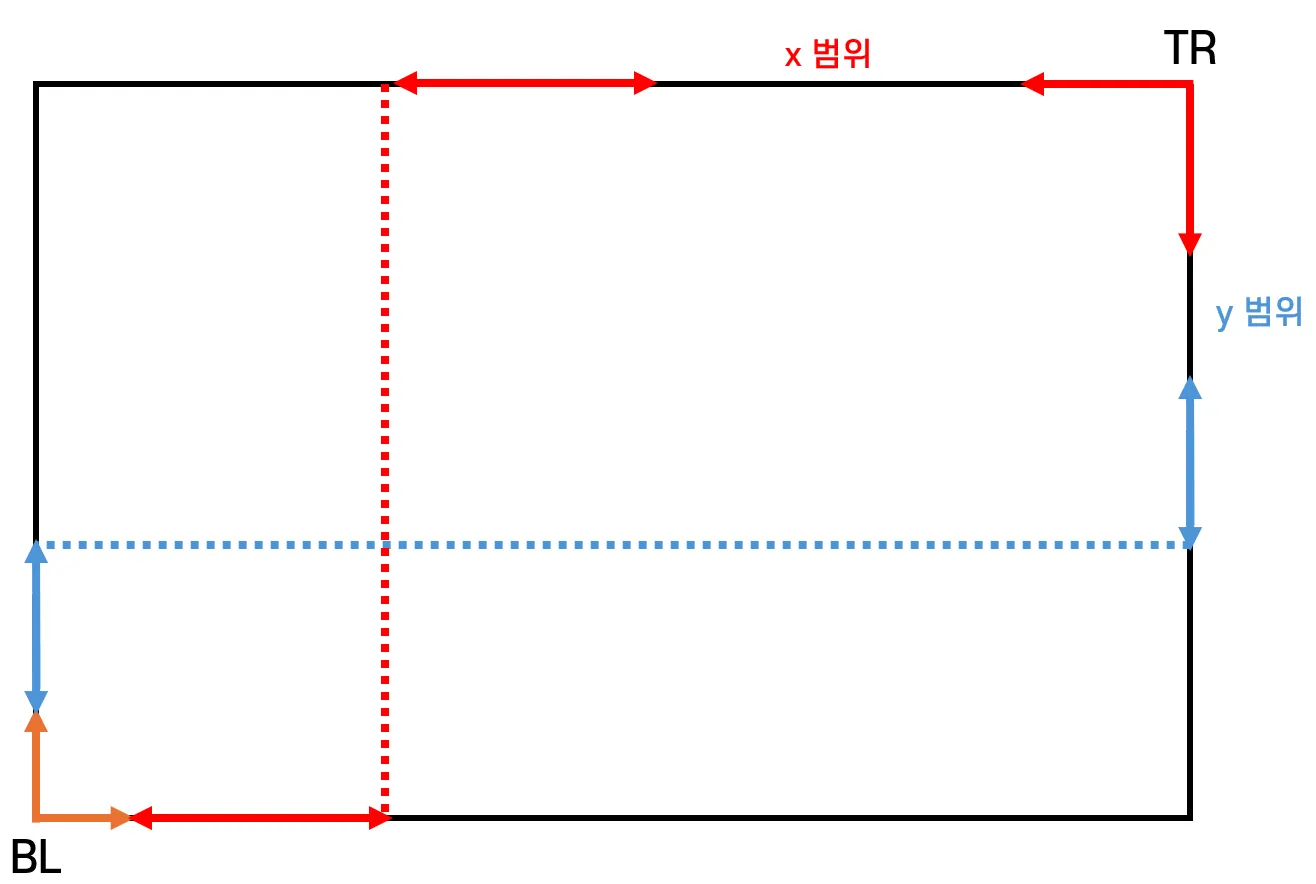

[우상단 좌표 계산]

생성되는 방의 우상단 위치는 반드시 좌하단 좌표보다 커야 한다. 따라서 다음과 같이 우상단 좌표의 랜덤 범위를 구한다.

• 최소 범위 : 좌하단 좌표 + 최대 크기 * Weight(0.6~0.9)
• 최대 범위 : 기존 노드의 좌상단 좌표에서 -offset 만큼 이동한 좌표.



3. 방 위치 추가

public class RoomNode : BSP_Node
{
    public int Width => Mathf.Abs(Pos.BR.x - Pos.TL.x);
    public int Height => Mathf.Abs(Pos.TL.y - Pos.BL.y);
    public NodePosition RoomPosition { get; private set; }

    public RoomNode(BSP_Node parent, NodePosition position, int index) : base(parent)
    {
        Pos = position;
        Index = index;
        RoomPosition = null;
    }

    public void AddRoomPosition(NodePosition position)
    {
        RoomPosition = position;
    }
}

노드에 방 위치 정보를 저장하기 위해 RoomPosition변수를 추가한다.

• NodePosition의 생성자는 좌상단, 우하단 좌표를 기준으로 나머지 좌표를 계산하므로 방의 좌표를 넘길 때도 동일하게 처리해주어야 한다.



■ 바닥 메시 생성

using System;
using System.Collections.Generic;
using UnityEngine;
using Random = UnityEngine.Random;

public class MeshGenerator : MonoBehaviour
{
    [Header("Component")]
    [SerializeField] private Material[] floorMat;

    public void CreateMesh(NodePosition position)
    {
        var vertices = new Vector3[]
        {
            ConvertNodePositionToVector3(position.TL),
            ConvertNodePositionToVector3(position.TR),
            ConvertNodePositionToVector3(position.BL),
            ConvertNodePositionToVector3(position.BR)
        };

        var uvs = new Vector2[vertices.Length];
        for (var i = 0; i < uvs.Length; ++i)
        {
            uvs[i] = new Vector2(vertices[i].x, vertices[i].z);
        }

        var triangles = new int[]
        {
            0,1,2,2,1,3
        };

        var mesh = new Mesh
        {
            vertices = vertices,
            uv = uvs,
            triangles = triangles
        };

        var floor = new GameObject(position.BL + "Mesh",
            typeof(MeshFilter), typeof(MeshRenderer));

        floor.transform.SetParent(transform);
        floor.GetComponent<MeshFilter>().mesh = mesh;
        floor.GetComponent<MeshRenderer>().material = floorMat[Random.Range(0, floorMat.Length)];
    }

    private Vector3 ConvertNodePositionToVector3(Vector2Int pos)
    {
        return new Vector3(pos.x, 0, pos.y);
    }
}

좌상단(TL), 우상단(TR), 좌하단(BL), 우하단(BR) 좌표를 기준으로 사각형 형태의 정점을 설정한다.

• 각 정점의 x,z 좌표를 기준으로 UV좌표를 설정하여 텍스쳐가 매핑되도록 한다.

정점 0-1-2, 2-1-3을 기준으로 두 개의 삼각형을 구성한 뒤, 생성한 메쉬를 GameObject에 적용한다.

• 바닥 머터리얼을 하나로 통일하고 싶다면, 마지막 floorMat[Random.Range(0, floorMat.Length)];를 수정하면 된다.



■ 결과

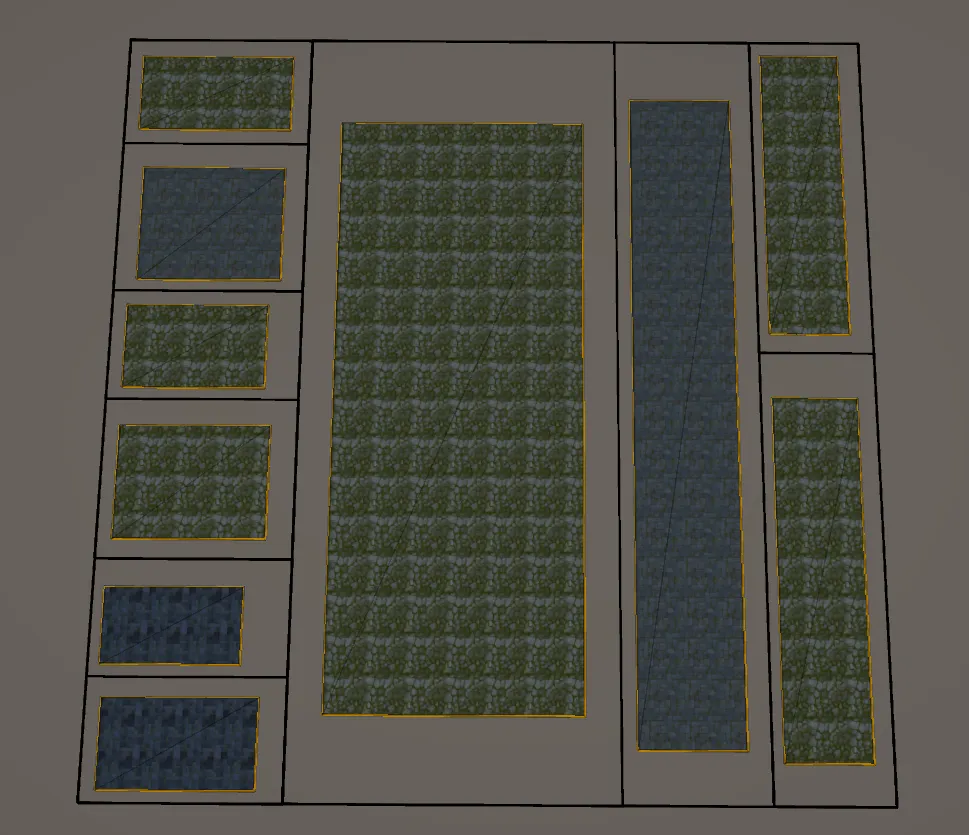

[최종 결과]

이렇게 분할된 공간 안에 방이 생성되고 방바닥이 위치한 결과를 확인할 수 있다. 다음에는 BSP알고리즘을 조금 개선해 보자.
