[C#, Unity, 절차적 생성] 절차적 던전 생성 - 5. 벽 생성

■ 벽 생성

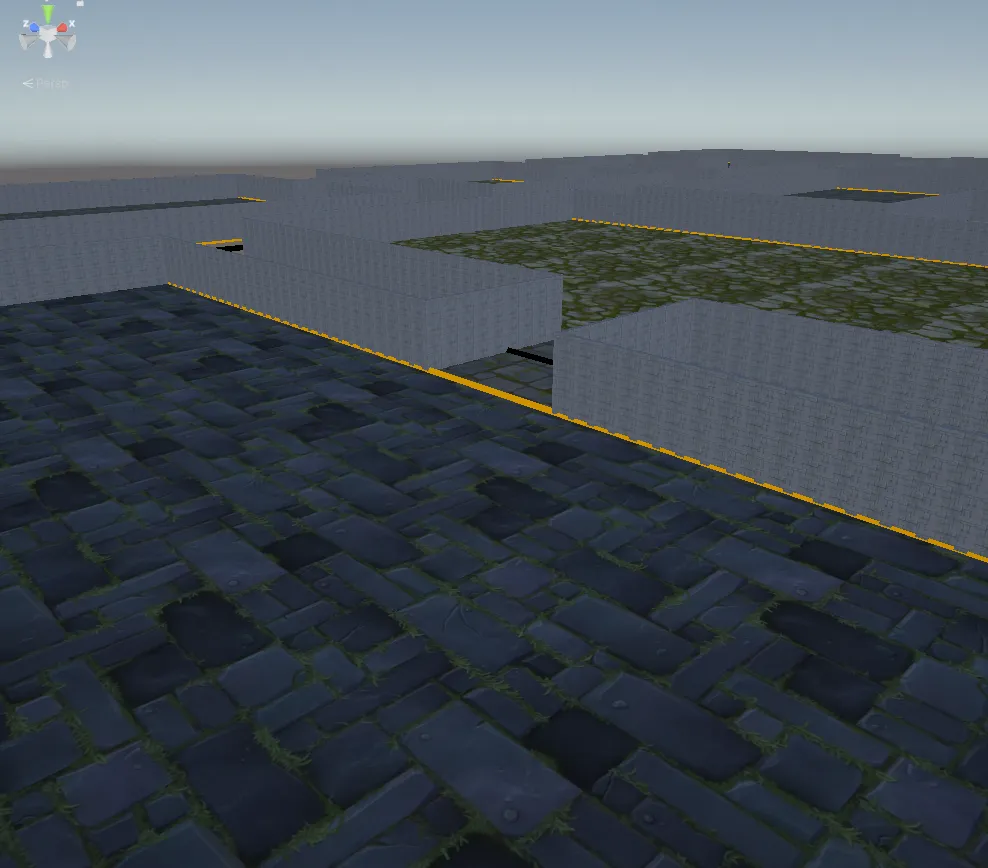

[던전 벽 생성]

이제 BSP 알고리즘으로 생성한 던전에 벽을 배치하여 마무리한다.

벽은 Mesh를 사용해서 통으로 생성하는 것이 아니라, 벽 오브젝트를 1 유닛 단위로 배치하여 맵 전체를 감싸는 방식으로 구현한다.



■ 상세 구현

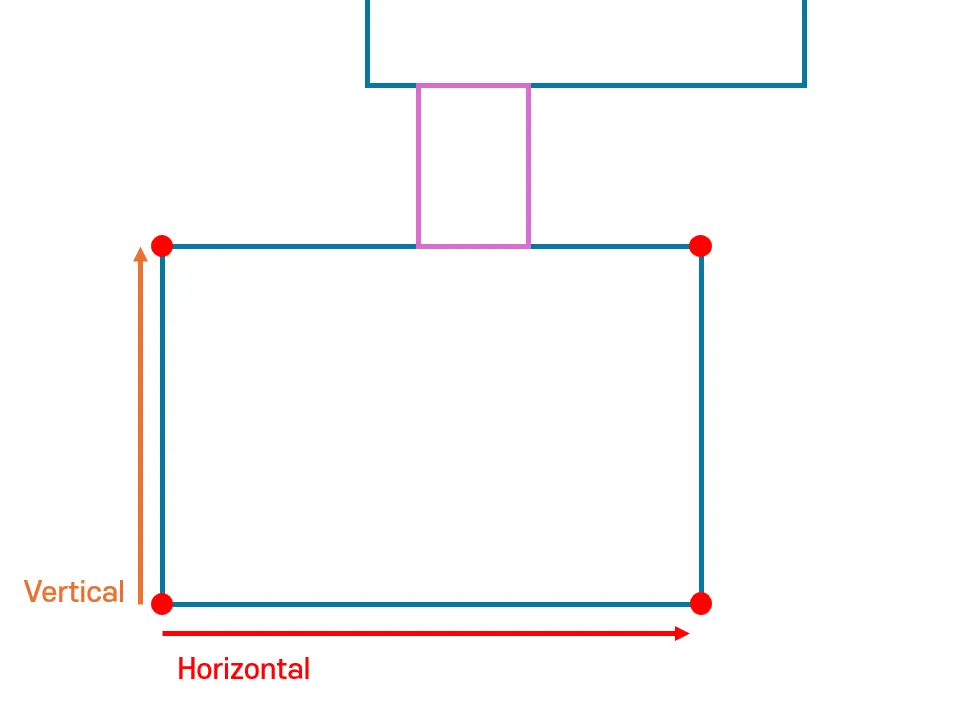

[벽 생성 - 1]

벽 생성 로직 자체는 비교적 단순하다.

각 방의 좌하단→우하단(수평), 좌하단 → 좌상단(수직) 방향으로 1씩 좌표를 증가시키며, 벽을 배치할 좌표를 저장한다.

• 동일하게 반대 방향(좌상단→ 우상단(수평), 우하단 → 우상단(수직)) 방향도 기록한다.
• 좌표 기록은 바닥 Mesh를 생성할 때 같이 진행한다.

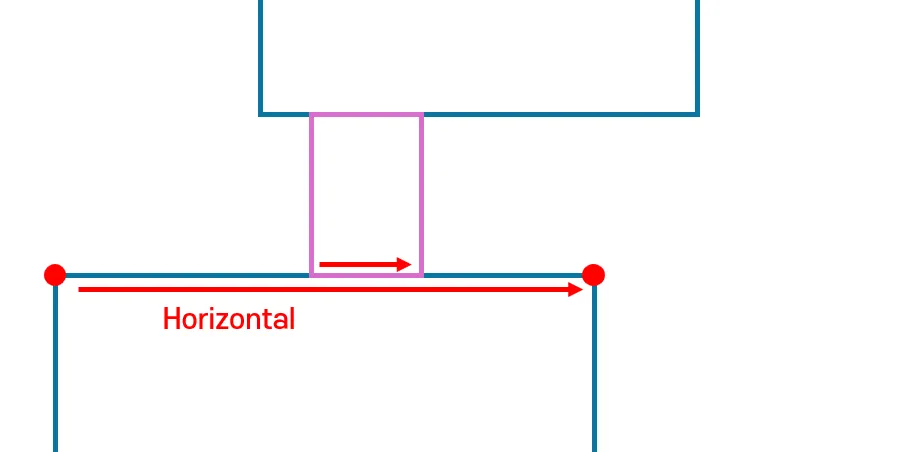

[벽 생성 - 2]

단, 복도와 겹치는 구간에는 벽을 생성하면 안 된다.

따라서 벽을 배치할 좌표를 저장할 때, 이미 기록된 좌표가 넘어온다면 복도와 겹치는 공간이므로 저장된 좌표를 삭제한다.

public class MeshGenerator : MonoBehaviour
{
    private static HashSet<Vector3Int> _wallHorizontal = new HashSet<Vector3Int>();
    private static HashSet<Vector3Int> _wallVertical = new HashSet<Vector3Int>();

    public void CreateMesh(NodePosition position)
    {
        // 기존 mesh 생성 코드 생략

        for (var col = position.BL.x; col < position.BR.x; ++col)
        {
            var pos = new Vector3Int(col, 0, position.BL.y);
            AddWallPosition(pos, ELine.Horizontal);
        }

        for (var col = position.TL.x; col < position.TR.x; ++col)
        {
            var pos = new Vector3Int(col, 0, position.TL.y);
            AddWallPosition(pos, ELine.Horizontal);
        }

        for (var row = position.BL.y; row < position.TL.y; row++)
        {
            var pos = new Vector3Int(position.BL.x, 0, row);
            AddWallPosition(pos, ELine.Vertical);
        }

        for (var row = position.BR.y; row < position.TR.y; row++)
        {
            var pos = new Vector3Int(position.BR.x, 0, row);
            AddWallPosition(pos, ELine.Vertical);
        }
    }
 ]

[MeshGenerator.cs]

HashSet<>을 사용하여 중복된 좌표(복도와 겹치는 부분)가 저장되지 않도록 처리하였다.

각 방의 외곽을 기준으로, 수평(x 증가)과 수직(y 증가)을 따라 1씩 좌표를 증가시키며 벽 좌표를 기록한다.

• 수평 벽 : BL→ BR, TL → TR 경계를 따라 좌표를 저장한다.
• 수직 벽 : BL→ TL, BR → TR 경계를 따라 좌표를 저장한다.



public void CreateWall()
{
    foreach (var pos in _wallHorizontal)
    {
        Instantiate(horizontalWall, pos, horizontalWall.transform.rotation, transform);
    }

    foreach (var pos in _wallVertical)
    {
        Instantiate(verticalWall, pos, verticalWall.transform.rotation, transform);
    }

    _wallHorizontal.Clear();
    _wallVertical.Clear();
}

private void AddWallPosition(Vector3Int pos, ELine dir)
{
    switch (dir)
    {
        case ELine.Horizontal:
            if (_wallHorizontal.Add(pos) == false)
                _wallHorizontal.Remove(pos);
            break;

        case ELine.Vertical:
            if (_wallVertical.Add(pos) == false)
                _wallVertical.Remove(pos);
            break;

        case ELine.None:
        default:
            return;
    }
}

[MeshGenerator.cs]

Add()의 결과가 false일 경우, 복도와 겹치는 부분이므로 해당 좌표를 삭제하여 벽이 생성되지 않도록 한다.

• 이렇게 기록된 좌표를 기반으로 CreateWall()에서 실제 벽 오브젝트를 배치하여 마무리한다.

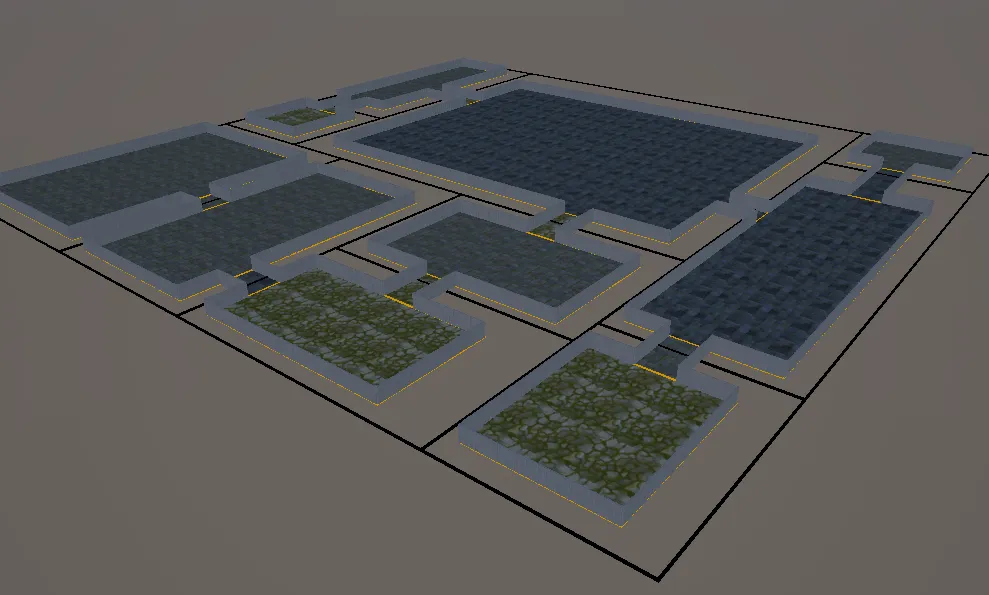

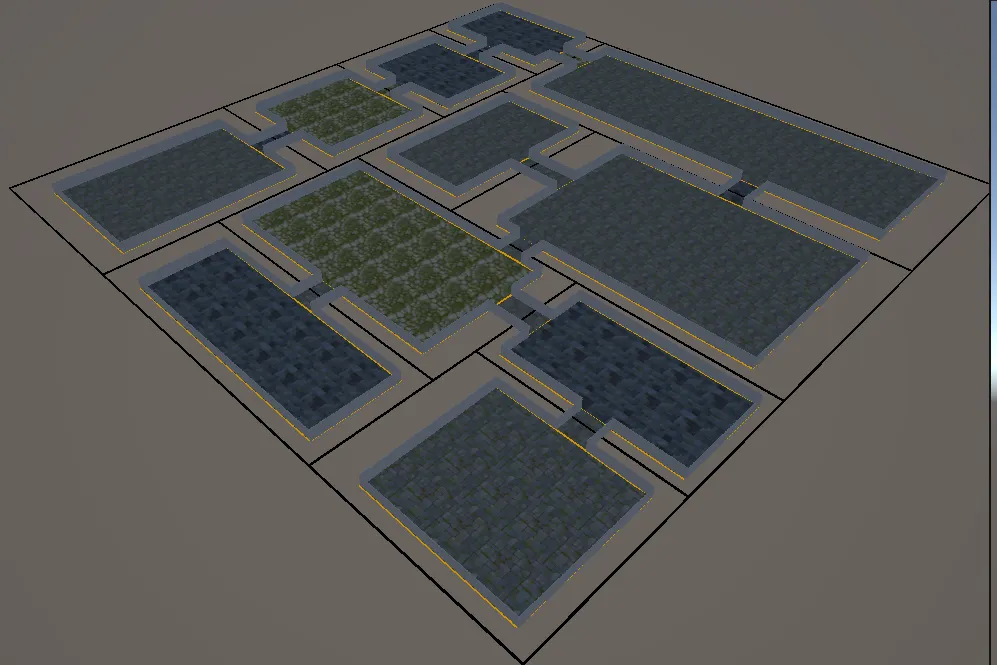

■ 최종 결과
